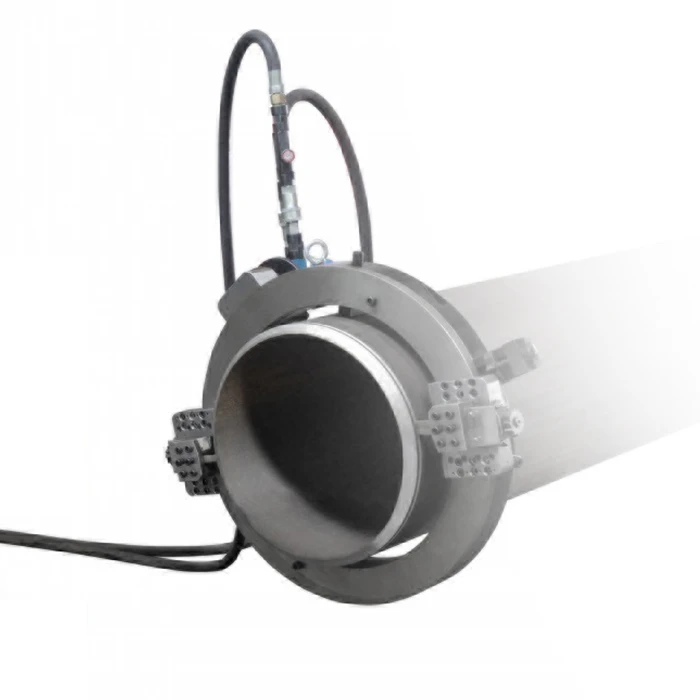

Υδραυλική εξωτερική κοπή σωλήνων σφιγκτήρα και λοξή μηχανή



Μηχανική ακριβείας για την κατασκευή συμπαγούς αγωγού

Απόδοση πυρήνα από ανοξείδωτο σωλήνα Beveler

1.

Ιδανικό για περιορισμένους χώρους σε εξοικονόμηση λέβητα, superheaters και συστήματα εξάτμισης.

Διαχωρισμός - Σχεδιασμός πλαισίου επιτρέπει την εγκατάσταση γύρω από τους σωλήνες με κλειστά άκρα, εξαλείφοντας την επανατοποθέτηση και ενεργοποιώντας το ενιαίο - πλευρική πρόσβαση.

2. Διπλή λειτουργία -

Ταυτόχρονη κοπή, κρίσιμη για τα υψηλά έργα αγωγών όγκου - όπως η Δύση - East Gas Pipeline.

Ρυθμιζόμενες γωνίες λοξότησου φιλοξενούν u/v - grooves και κυρτές συγκολλήσεις φλάντζας.

3. Υλικό ευελιξία

Οι ανοξείδωτοι σωλήνες από ανοξείδωτο σωλήνα, ο άνθρακας χάλυβα, ο ανοξείδωτος χάλυβας, ο κράμα κράματος και τα διπλά κράματα με μηδενική οξείδωση, επικυρωμένα για συστατικά πυρηνικών αντιδραστήρων και υπεράκτιες πλατφόρμες.

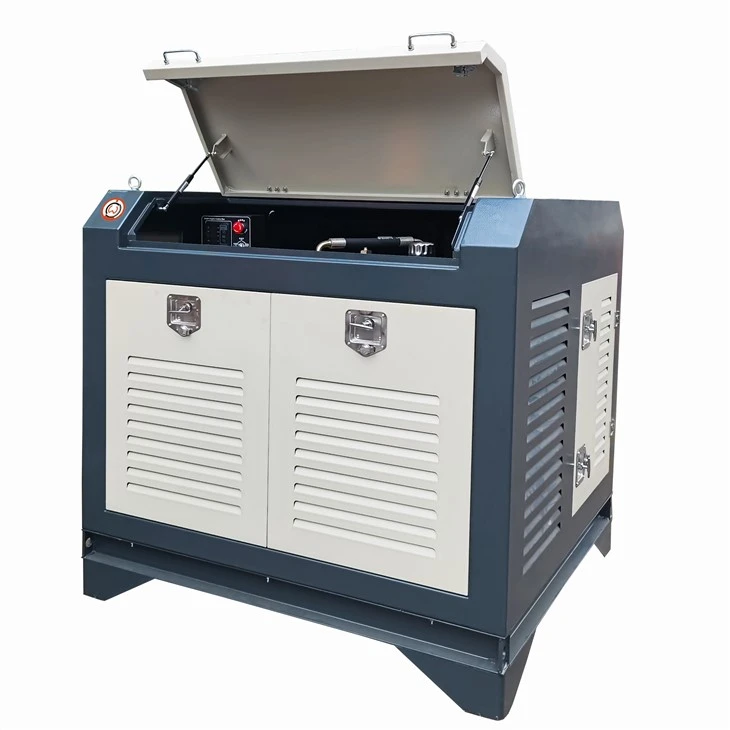

Υδραυλικό (OCH)

Δυναμική λειτουργία του υδραυλικού σταθμού: 5.5kW, 7.5kW, 11kW

Τάση εργασίας: 380V τρία - φάση πέντε σύρμα (άλλες τάσεις μπορούν να προσαρμοστούν)

Συχνότητα εργασίας: 50 Hz

Ονομαστική πίεση: 10MPA

Ονομαστική ροή: 5-45L/λεπτό (ρύθμιση ταχύτητας Stepless)

Με τηλεχειρισμό 50 μέτρων, έλεγχος PLC.

Spec.	Χωρητικότητα (OD mm)		Πάχος τοίχου		Ταχύτητα περιστροφής
	mm	Από ίντσα	Πρότυπο	Βαρύ - duty
89	25-89	1"-3"	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 50	42
168	50-168	2"-6	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 50	20
230	80-230	3"-8"	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 70	15
275	125-275	5"-10"	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 110	15
305	150-305	6"-10"	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 110	13
325	168-325	6"-12"	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 110	13
377	219-377	8"-14"	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 110	13
426	273-426	10"-16"	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 110	12
457	300-457	12"-18"	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 110	12
508	355-508	14"-20"	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 110	11
560	400-560	16"-22"	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 110	11
610	457-610	18"-24	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 110	11
630	480-630	20"-24"	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 110	11
660	508-660	20"-26"	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 110	11
715	560-715	22"-28	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 110	10
762	610-762	24"-30"	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 110	10
830	660-830	26"-32"	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 110	10
914	762-914	30"-36	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 110	10
1066	914-1066	36"-42"	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 110	9
1230	1066-1230	42"-48	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 110	9
1430	1219-1430	48"-56"	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 110	8
1630	1422-1630	56"-64"	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 110	7
1830	1630-1830	64"-72"	Λιγότερο από ή ίσο με 30	Λιγότερο από ή ίσο με 110	6





Μέγεθος μοντέλου	D (mm)	D (mm)	L (mm)
89	95	300	160
168	185	480	178
230	236	535	178
275	283	584	178
305	316	608	178
325	334	636	178
377	386	690	178
426	438	744	180
457	466	772	180
508	518	828	190
560	570	878	190
610	620	928	190
630	643	965	190
660	670	978	190
715	720	1050	190
762	772	1110	190
830	840	1174	192
914	928	1260	210
1066	1078	1513	212
1230	1248	1584	212
1430	1438	1784	220





1. Compact & Lightweight Design



Συμπαγής Συστήματα/ Αρθρωτό Συστήματα/ Ασφάλεια

Εφαρμογές ανοξείδωτου σωλήνα

Λάδι & φυσικό αέριο/παραγωγή ενέργειας/θαλάσσια μηχανική:

Πρωτόκολλο ασφάλειας και συντήρησης

1. Pre - Έλεγχοι λειτουργίας:

Ανοξείδωτο σωλήνα Βελάκια Ευθυγράμμιση σωλήνα χρησιμοποιώντας το ενσωματωμένο - σε οδηγούς λέιζερ.

Βεβαιωθείτε ότι η πίεση σύσφιξης ταιριάζει με τη διάμετρο του σωλήνα.

2. Συντήρηση ρουτίνας:

Λιπάνετε βίδες με σφαίρες εβδομαδιαίως με λίπος Molykote G-4500.

Επιθεωρήστε τα ένθετα κοπής κάθε 500 κύκλους. Αντικαταστήστε στο όριο φθοράς 0,1mm.

Ο ανοξείδωτος σωλήνας που έχει κατασκευαστεί για ακρίβεια. Χτισμένο για άκρα.

OD - Μηχανή τοποθέτησης σωλήνων και λοξοτομίας - Beveler από ανοξείδωτο σωλήνα όπου η καινοτομία συναντά τις βιομηχανικές επιταγές.
